| 干簧式浮球液位控制器 |
| 产品型号：RUQK-71 |
|
|
概述：
UQK-71系列干簧式浮球液位控制器，广泛用于民用建筑用水池、水塔、水箱，以及石油化工、造纸、食品、污水处理等行业内开口或密闭储罐，地下池槽中各种液体的液位测量，被检测的介质可分水、油、酸、碱、工业污水等各种导电及非导电液体，本控制器与本厂的DK-10电机控制箱配套使用可对液位进行自动控制。 |

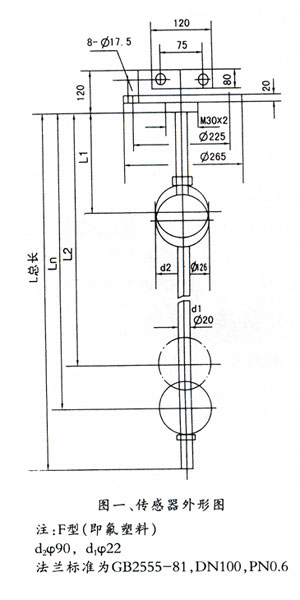

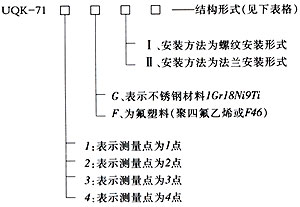

型号说明：
|
结构形式(型号)
|
结果
|
功能
|
|
a
|
一只常开干簧(上位)
一只常闭干簧(下位)
|
高水位开泵
低水位停泵与DK-10可配套
|
|
b
|
一只常闭干簧(上位)
一只常开干簧(下位)
|
高水位停泵
低水位开泵与DK-10可配套
|
|
c
|
一只常开干簧管(上位)
一只常开干簧管(下位)
|
与DK-10电机控制箱配套实现自动控制
|
|
d
|
三只常开干簧管
一只常闭干簧管
|
用于上、下位液位控制和高低极限液位报警与DK-10可配套
|
|
e
|
一只常闭干簧管
三只常开干簧管
|
用于上、下位液位控制和高低极限液位报警与DK-10可配套
|
|
f
|
四只常开干簧管
|
与DK-10电机控制箱配套实现自动控制
|
(注：需控制4点以上的控制器可协商解决)
|
|
主要技术性能：
1、测量范围
G型（不锈钢）≤4m，（4m以上协商解决）
F型（氟塑料）≤4m
2、被测介质温度
国产干簧管-10℃～+80℃，进口干簧管-10～+120℃
3、被测介质比重：〉0.8g/cm3
4、工作压力：≤1.0MPa
5、干簧管触点容量：220VAC，0.5A
|
工作原理：
在控制器中装若干只GAG-5型大功率干簧管，当装有磁钢的浮球随液位上、下时干簧管的触点随着发生动作，从而达到控制液位的目的。愚本厂的DK-10电机控制箱配套，可驱动泵对液位进行全自动控制。
|
|
|
安装与接线：
1、法兰连接G-法兰标准GB2555-81DN150、PN1.0；F-法兰标准GB2555-81DN100，PN0.6（其它法兰标准协商解决）螺纹安装螺纹尺寸M30×2
2、传感器与显示仪之间的联接线不能与交流电源线同路敷设，因为感应交流电有可能会影响仪表，同时为了避免干扰信号，尽可能使用屏蔽电缆在铁管内敷设。

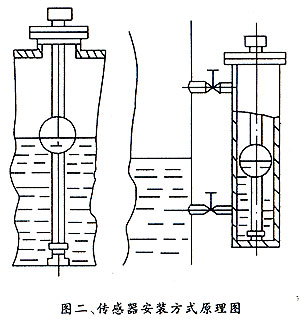

3、传感器在被测容器上，其安装方法见图二，传感器下端好与容器底部固定牢。
4、由于受铁路运输的限制，大于4m以上采取分段装箱，安装时由用户自行焊接，焊接后需将焊缝锉平正，并做好水压试验（压力小于0.6MPa）确定不漏方可合使用，F型的传感器还须将随箱来的氟塑料套管套上并固定；或用户自行解决运输问题。 |
  |
