| 油田专用高压平板闸阀 |
| 产品型号：GPZ83Y |
|
|
产品用途：
强度实验压力：1.5PN 工作温度℃：-29～120
密封实验压力：1.1PN 适应介质：水、石油、天然气 |
主要零件的材料说明：
零 件 名 称 材料 阀 体 铸钢WCB 阀盖、支 架 优质碳钢琴35 阀杆、阀 座 不锈钢2Cr13 阀 杆 螺 母 铸钢黄铜ZCuZn25A16Fe3Mn3
填 料 聚四气氟乙烯F4 闸 板 优质碳钢喷焊硬质合金 |

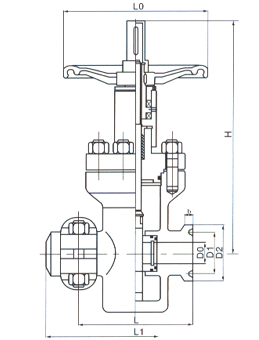

主要外形尺寸：
|
公称压力
（MPa）
|
公称通径
（MPa）
|
尺寸（mm）
|
|
L
|
L1
|
H
|
D0
|
D1
|
D2
|
b
|
L0
|
|
16
22
|
40
|
210
|
370
|
380
|
36
|
88.8
|
120
|
20
|
280
|
|
50
|
230
|
410
|
400
|
45
|
88.8
|
120
|
20
|
300
|
|
65
|
240
|
440
|
440
|
58
|
88.8
|
120
|
20
|
350
|
|
80
|
270
|
490
|
500
|
72
|
107.8
|
140
|
20
|
360
|
|
25
35
|
40
|
230
|
390
|
380
|
36
|
88.8
|
120
|
20
|
280
|
|
50
|
240
|
420
|
400
|
45
|
88.8
|
120
|
20
|
300
|
|
65
|
260
|
460
|
440
|
58
|
88.8
|
120
|
20
|
350
|
|
80
|
290
|
510
|
500
|
72
|
107.8
|
140
|
20
|
360
|
|
|
|
|
