| 浮球液位控制器 |
| 产品型号：RUQK |
|
|
|
概述：
UQK型浮球液位控制器适用于对各种容器内液体的液位控制，当液位到达上、下切换值时，控制器触点发出通断开关式信号。
产品系列分防爆和非防爆两大类，防爆型能用于易燃和易爆介质为1.2级及A、B、C组承压容器的液位控制。
控制器不适用于对黄铜、不锈钢等材料有较强腐蚀作用以及含有导磁杂质的介质。 |
|
主要技术参数：
|
外形
|
型号名称
|
防爆等级
|
介质压力(MPa)
|
介质温度(℃)
|
切换差(mm)
|
整定方式
|
安装形式
|
电源及及触点容量和寿命
|
 |
UQK-01型浮球液位控制器
|
|
1.0
|
150
|
≤14
|
不可调
|
水平
|
交流：220V、1.5A、110V、2.5A
直流：24V、2.5A、240V、0.5A
寿命：5×104
|
|
UQK-01-dIIBT4型防爆浮球液位控制器
|
dIIBT4
|
4.0
|
 |
UQK-02型浮球液位控制器
|
|
1.0
|
150
|
25～550
|
有级可调
|
水平
|
|
UQK-02-dIIBT4型防爆浮球液位控制器
|
dIIBT4
|
4.0
|
 |
UQK-03型浮球液位控制器
|
|
1.0
|
150
|
8～1000
|
无级可调
|
垂直
|
|
UQK-03-dIIBT4型防爆浮球液位控制器
|
dIIBT4
|
4.0
|
|
|
结构原理：

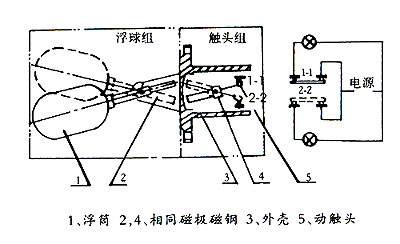

UQK型浮球液位控制器由互为隔离的浮球组和触头组二大部分组成。
当被测液位升高或降低时，浮球1随之升降，使其端部的磁钢2上、下摆动，通过磁力作用，推斥安装在外壳3内相同磁极的磁钢4上、下摆动，其另一端的动触点5便在静触头1-1及2-2间连通或断开。
|
|
|
|
|
